Захват-струбцина для металлопроката: как выбрать по толщине листа и классу стали

12 мая, 2026

На производственных объектах и строительных площадках перемещение листового металлопроката — одна из наиболее ответственных такелажных операций.

Захват струбцина — специализированное грузозахватное приспособление, позволяющее безопасно поднимать и транспортировать листы стали без риска деформации поверхности и срыва нагрузки. В отличие от стропов или магнитных захватов, струбцина создает механический зажим, не зависящий от электропитания или намагниченности материала — именно поэтому она остается основным инструментом при работе с листовым прокатом на реальных производствах.

Принцип работы и конструкция

Захват-струбцина — приспособление прижимного типа. Специальные губки захватывают лист металла, и под действием собственного веса груза давление на них возрастает: чем тяжелее груз — тем крепче зажим. Это делает конструкцию самоблокирующейся — риск случайного раскрытия под нагрузкой минимален.

Основные элементы конструкции:

корпус с регулировочным механизмом — винтовым или рычажным;
рабочие губки с насечкой или резиновыми накладками для контакта с металлом;
скоба или серьга для подключения к стропу или крюку крана;
фиксирующий болт или эксцентрик для установки раскрытия под конкретную толщину листа.

Регулировка раскрытия — расстояния между губками — определяет совместимость захвата с конкретным листом. Это параметр, который нередко упускают при заказе.

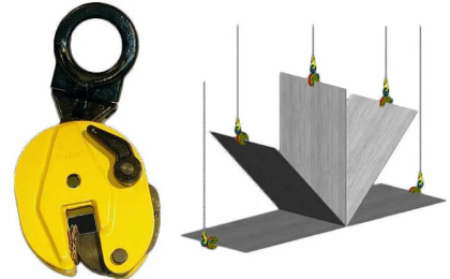

Вертикальный или горизонтальный подъем?

Это принципиальное разграничение необходимо определить до выбора модели — оно напрямую влияет на конструкцию захвата.

При вертикальном подъеме лист находится в вертикальном положении, захват крепится за верхний торец. Такие модели применяются при разгрузке металла с автомобилей, на складах с вертикальным хранением и при монтаже металлоконструкций. Губки здесь работают в наиболее благоприятном режиме — нагрузка строго вниз.

При горизонтальном подъеме лист поднимается плашмя. Это более распространенная задача: снятие листа с пачки, подача на стол раскроя, перемещение между участками. Захваты устанавливаются парами на два конца листа и рассчитаны на равномерное распределение нагрузки.

Использование вертикального захвата для горизонтального подъема — одна из типичных ошибок, приводящих к аварии: конструкция вертикальных моделей не рассчитана на изгибающие нагрузки.

Ключевые параметры выбора

Толщина листа и диапазон раскрытия

Каждый захват имеет паспортный диапазон раскрытия губок — именно с ним нужно сверять толщину листа. Условно захваты делятся на три группы:

легкие: диапазон 0–20 мм — тонколистовой прокат, оцинковка;
средние: 0–40 мм — конструкционный лист, горячекатаный прокат;
тяжелые: 0–80 мм — толстолистовой прокат, специальные марки.

Если толщина листа выходит за пределы диапазона раскрытия, захват не зафиксируется корректно, даже если его номинальная грузоподъемность достаточна. Именно здесь чаще всего ошибаются снабженцы, ориентирующиеся исключительно на WLL.

Класс стали и тип губок

Разные материалы требуют разных решений по рабочей поверхности губок.

Черный конструкционный прокат (Ст3, Ст45, 09Г2С) — подходят стандартные стальные губки с насечкой. Небольшие следы на поверхности допустимы.

Нержавеющая сталь (AISI 304, AISI 316, 12Х18Н10Т) — требует губок с резиновыми или полимерными вставками. Насечка оставляет царапины, которые становятся очагами щелевой коррозии. Отдельный момент: нержавейка аустенитного класса не реагирует на магниты — магнитный захват здесь неприменим.

Оцинкованный лист — цинковое покрытие легко повреждается насечкой. В точке захвата начнется ускоренная коррозия, если не использовать мягкие губки.

Высокопрочные стали (Hardox, S690) — требуют специальных губок с усиленным прижимным усилием. Стандартные модели могут не обеспечить достаточного коэффициента трения.

Грузоподъемность (WLL): расчет

WLL (Working Load Limit) — рабочая нагрузка с заложенным коэффициентом запаса прочности 4:1 по ГОСТ. Для расчета нужного значения:

Определите вес листа: длина × ширина × толщина × 7850 кг/м³. Лист 8 мм × 1500 × 6000 мм весит около 565 кг.
Определите схему строповки: при парной — на каждый захват ≈ 50% веса, но с поправкой на угол стропов.
Добавьте запас на динамику: WLL не менее фактической нагрузки × 1,25.

В примере: 565 ÷ 2 = 283 кг на захват. Минимальный WLL — 0,5 т, рекомендуемый — 1 т.

Важно учитывать угол строповки: при угле 60° к вертикали нагрузка на каждый захват возрастает вдвое по сравнению с вертикальным подъемом.

Требования безопасности и документация

Захват-струбцина относится к грузозахватным приспособлениям (ГЗП) и подпадает под требования промышленной безопасности. Ключевые нормативные документы:

ПБ 10-382-00 — правила эксплуатации грузоподъемных кранов;
ГОСТ на захваты для листового проката и требования Ростехнадзора к освидетельствованию ГЗП.

В комплект поставки должны входить: паспорт изделия с указанием WLL, диапазона раскрытия и допустимых углов подъема, а также сертификат или декларация соответствия. На изделии обязательна маркировка: грузоподъемность, номер партии, год выпуска.

Отсутствие документации — не просто формальное нарушение. При аварийном расследовании отсутствие паспорта на UPG автоматически переводит ответственность на лицо, допустившее оборудование к эксплуатации.

По нормам ПБ 10-382-00 все UPG должны проходить освидетельствование не реже раза в 6 месяцев. Износ губок, деформация корпуса, потеря подвижности регулятора — все это снижает реальную грузоподъемность ниже паспортной.

Что указать в заявке поставщику

Чтобы получить корректное предложение без долгой переписки, в заявке укажите:

направление подъема — вертикальный или горизонтальный;
максимальную толщину листа или рабочий диапазон;
марку стали или тип поверхности (черный прокат, нержавейка, оцинковка, с покрытием);
максимальный вес листа;
схему строповки — одиночный захват или пара;
условия эксплуатации: закрытый склад, открытая площадка, агрессивная среда;
требования к документации: паспорт, сертификат, протокол испытаний.

Полная заявка позволяет подобрать модель точно под задачу и исключает ситуацию, когда приобретенный захват не подходит для реальных условий работы. Если предприятие работает с несколькими видами проката разной толщины и марки — имеет смысл рассмотреть захваты с расширенным диапазоном раскрытия и сменными комплектами губок.

Захват-струбцина — надежный инструмент, но только при условии правильного подбора. Два ключевых параметра, от которых зависит безопасность: диапазон раскрытия губок и тип их рабочей поверхности. Все остальное — WLL, угол строповки, конструкция серьги — выбирается на основе этих двух характеристик.
